防滲層是玻璃鋼漁船質(zhì)量的核心保障之一，主要用于船體外殼結(jié)構(gòu)防水層、油水柜防水層等關(guān)鍵部位，位于膠衣層與結(jié)構(gòu)層之間，厚度通常為1~2毫米。該層對(duì)樹(shù)脂的耐水性要求極高，因此標(biāo)準(zhǔn)間苯型樹(shù)脂或乙烯基樹(shù)脂是推薦選擇。
然而，當(dāng)前行業(yè)痛點(diǎn)：出于成本考慮，許多工廠在制造玻璃鋼漁船時(shí)可能省略了防滲層這一關(guān)鍵環(huán)節(jié)。這是極其危險(xiǎn)的短視行為！ 防滲層是抵御水侵蝕和滲漏的關(guān)鍵屏障。沒(méi)有合格的防滲層：
1. 船體將遭受水侵蝕： 水分會(huì)持續(xù)侵入玻璃鋼結(jié)構(gòu)層。
2. 導(dǎo)致船體增重、性能下降： 吸水后的船體會(huì)“越開(kāi)越重，速度越來(lái)越慢”，嚴(yán)重影響航行效率和燃油經(jīng)濟(jì)性。
3. 加速老化，縮短壽命：長(zhǎng)期水侵蝕會(huì)嚴(yán)重破壞玻璃鋼的力學(xué)性能，導(dǎo)致強(qiáng)度下降、分層、甚至結(jié)構(gòu)失效，大幅縮短漁船使用壽命。
因此，防滲層絕非可有可無(wú)！它是保障玻璃鋼漁船長(zhǎng)期安全、高性能、低運(yùn)營(yíng)成本的基礎(chǔ)。廣大漁民船東及船廠必須高度重視這一問(wèn)題，充分認(rèn)識(shí)到投資于合格的防滲層，就是投資于漁船的品質(zhì)、耐久性和經(jīng)濟(jì)效益。
以下以A400TV-957、Atlac430ACT型樹(shù)脂為例說(shuō)明：
（一）性能列表

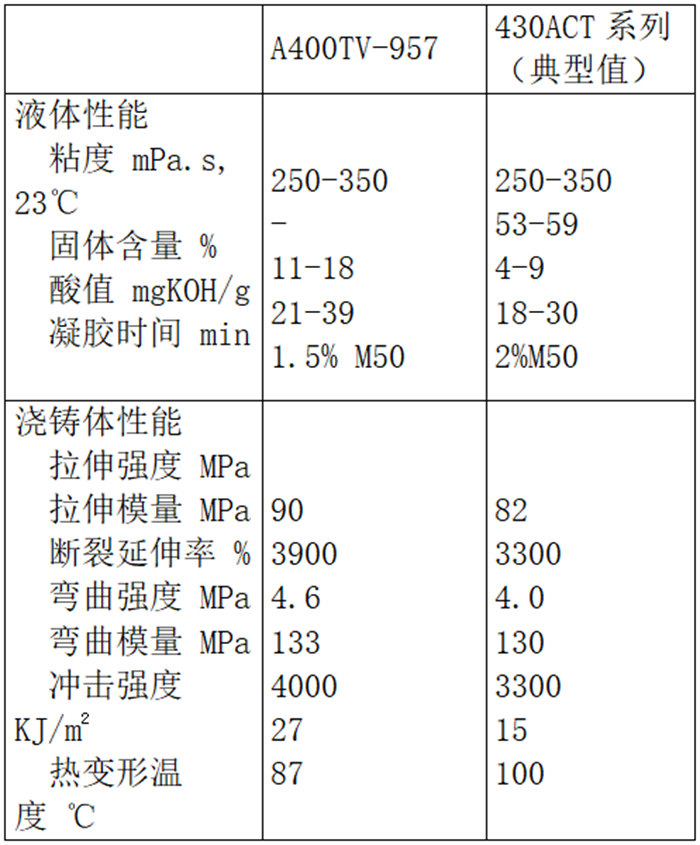

表1. A400TV-957，430ACT型樹(shù)脂

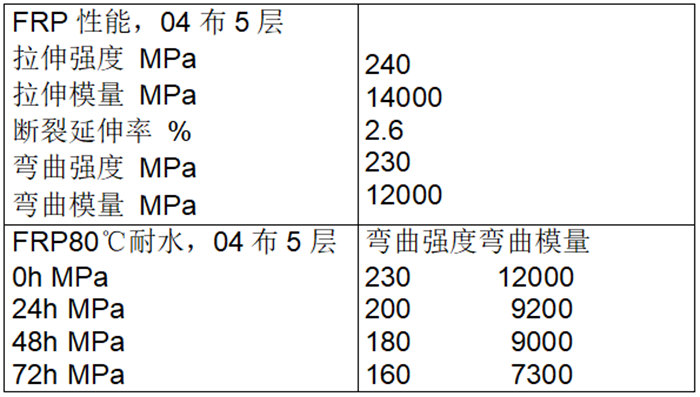

表2 Atlac430ACT型樹(shù)脂
(二) 不同樹(shù)脂體系防滲性能對(duì)比實(shí)驗(yàn)
為評(píng)估不同樹(shù)脂作為防滲層的效果，在膠衣類(lèi)型（間苯/新戊二醇，厚度0.4 mm）和結(jié)構(gòu)層樹(shù)脂類(lèi)型（鄰苯樹(shù)脂，2層 x 450g/m²）均一致的條件下，分別使用鄰苯樹(shù)脂、間苯樹(shù)脂和乙烯基樹(shù)脂（430 ACT系列）作為防滲層（1層 x 450 g/m²）糊制FRP樣板。將樣板置于60℃條件下進(jìn)行QCT（Quality Control Test，質(zhì)量控制測(cè)試）加速試驗(yàn)，觀察并記錄膠衣表面出現(xiàn)鼓泡的時(shí)間（鼓泡是水汽滲透侵蝕的直觀表現(xiàn)）
體系1
間苯/新戊二醇膠衣,厚度 0.4 mm
鄰苯樹(shù)脂作防滲層 1x450g/m2
鄰苯樹(shù)脂作結(jié)構(gòu)層 2x450g/ m2
體系2
間苯/新戊二醇膠衣,厚度 0.4 mm
間苯樹(shù)脂作防滲層 1x450g/m2
鄰苯樹(shù)脂作結(jié)構(gòu)層 2x450g/ m2
體系3
間苯/新戊二醇膠衣,厚度 0.4 mm
乙烯基樹(shù)脂作防滲層 1x450g/ m2
鄰苯樹(shù)脂作結(jié)構(gòu)層 2x450g/ m2

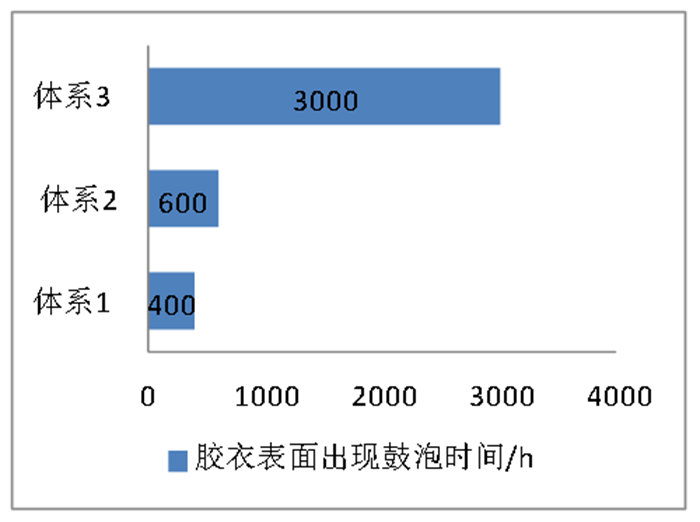

圖1. 不同體系防滲體系對(duì)比

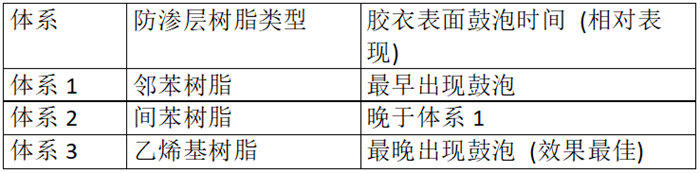

表3
在相同加速老化條件下，使用乙烯基樹(shù)脂（430 ACT系列）作為防滲層的樣板（體系3），其膠衣表面鼓泡時(shí)間顯著延遲，表明乙烯基樹(shù)脂具有最優(yōu)異的防滲性能。這從技術(shù)層面再次印證了選擇高性能防滲層樹(shù)脂對(duì)于長(zhǎng)期有效阻隔水分、保障船體結(jié)構(gòu)完整性至關(guān)重要。
（本文來(lái)源于“新型玻璃鋼漁船”公眾號(hào)，轉(zhuǎn)載須經(jīng)同意）
--------------
聯(lián)系方式
電話：020-39966201/18026298689（賴(lài)先生）
傳真：020-39966209
郵箱：bohao6868@frpgd.com
公司地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號(hào)樓1104至1105
