在玻璃鋼漁船建造過程中，船東實施有效監(jiān)工需牢牢把握三大要素：工藝標準、材料認證與施工規(guī)范。針對手糊工藝的特殊性，本文針對最易出現質量波動的施工現場操作環(huán)節(jié)，梳理出船東必須掌握的四大質量管控要點。
一、固化劑配比動態(tài)調節(jié)
1. 嚴格執(zhí)行配比標準：禁止為趕工擅自增減固化劑用量，須精確遵循樹脂與固化劑配比要求。
2. 環(huán)境適應性調整：根據當日溫度、濕度動態(tài)調節(jié)配比（夏季建議減少固化劑比例0.5%-1%）。
3. 量杯實驗驗證法：取100g樹脂按比例調配后，觀察其在活化期內是否正常固化，以此驗證當日配比合理性。
實操提示：不同工廠工人技術水平參差不齊，船東需重點觀察操作規(guī)范性。過量添加固化劑可能導致固化過度甚至燒焦，嚴重影響玻璃鋼強度。建議通過量杯實驗預判配比合理性。
二、工匠精神落地標準
1. 文件化管理：核查作業(yè)區(qū)是否張貼《敷層施工要領書》及《敷層施工工序表》。
2. 動作標準化：監(jiān)督"三涂兩輥"工藝執(zhí)行（涂刷→浸潤→輥壓），確保操作節(jié)奏合理。
3. 缺陷零容忍：發(fā)現層間氣泡、纖維發(fā)白等缺陷須立即停工整改。
質量控制邏輯：手糊工藝需精細操作，違反樹脂-纖維結合原理易導致膠接不良、層間剝離等隱患。強調"三涂兩輥"標準化動作可有效規(guī)避質量風險。
玻璃鋼制作很多人認為是個粗活而不是細活，但實際上，玻璃鋼用手糊工藝，要想做好的話，那我們每一個工人都必須具備工匠精神，手工敷層全靠人的頭腦和體力不僅僅靠手，如果管理跟不上，就會產生膠接不良，發(fā)生氣泡等缺陷，從而成為引起層間剝離、龜裂、白化的原因。俗話說欲速則不達，樹脂和玻璃纖維的結合有其結合的規(guī)律和原理，一定要順天意按自然的規(guī)律來進行，不能夠為了趕工期而胡亂操作，工程管理，質量管理，施工管理一樣也不能少，要先制定“敷層施工要領書”和“敷層施工工序表”。
三、纖維含量控制要求
1. 理想配比：樹脂/玻纖5:5（需高級技工操作實現）。
2. 合格基準：樹脂/玻纖比不得低于6:4（可要求現場取樣檢測）
3. 控制要點：避免樹脂過量堆積，特別是船體拐角處易形成"樹脂洼地" 這種情況其實非常危險，不僅僅是浪費樹脂那么簡單，因為過量的樹脂堆積樹脂反應放熱過程中，熱量過于集中會導致這個部位反應過度而喪失強度，這也就是為什么我們造玻璃鋼漁船要采用觸變樹脂的一個重要原因。（可以防止樹脂流掛）
前面已經講過玻璃鋼玻璃纖維的含量越高那么產品的強度就會越好，所以在施工的過程當中，你就要特別防范工人涂刷過量的樹脂造成樹脂堆積，因為玻璃纖維含量降低玻璃鋼的品質就有問題，這需要工人非常有耐心地涂刷，要讓樹脂充分浸潤進入玻璃纖維，真正厲害的技術工人哪怕用手糊工藝也可能把樹脂與玻璃纖維的比例做到5：5（很多工廠是7：3 ）但一般情況下能做到6：4已經很好了！
技術解析：玻璃纖維含量直接影響制品強度。使用觸變型樹脂可有效防止流掛，同時需注意樹脂過量堆積部位可能因放熱集中導致強度劣化。
四、施工細節(jié)技術規(guī)范
1. 玻纖布搭接規(guī)范
采用階梯式錯位搭接，搭接寬度應≥50mm（相當于3指寬度）
關鍵區(qū)域（船艏、龍骨等）必須連續(xù)鋪設
推薦采用寬幅布/氈（2-3米幅寬）減少搭接點
風險提示：搭接處為結構薄弱環(huán)節(jié)，建議優(yōu)先采用真空整體成型工藝。傳統(tǒng)手糊工藝需嚴格控制搭接質量，避免成為斷裂隱患點。
玻璃纖維基材接頭的位置要非常小心，接頭位置要合適而且要盡可能減少搭接的數量，所以總體成型當然是最好的！玻璃鋼漁船斷裂等問題往往容易出在搭接處，這也是為什么小編強烈建議一定要采用真空整體成型工藝來造船的主要原因！

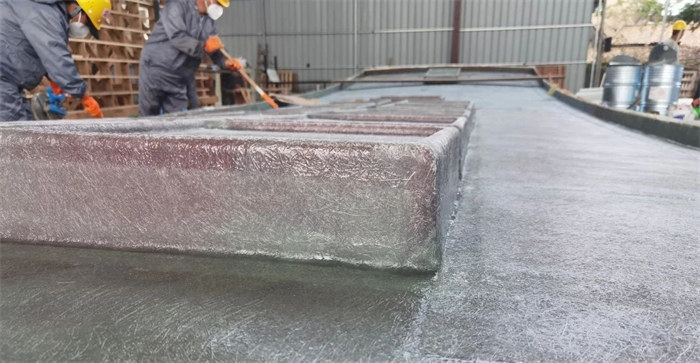

2. 浸潤質量判定標準
目視檢測：合格浸潤應呈現均勻半透明狀（可見纖維網格）
觸感檢測：指腹按壓無粘膩感，纖維紋理清晰可辨
消泡處理：有氣泡必須刺破修補
這里面就涉及到一個產品質量的問題了，在施工的過程之中，品質優(yōu)良的樹脂碰到品質玻璃纖維浸潤性非常好，其次因為浸潤性非常好，好的樹脂本身添加了價格不菲的消泡劑，在反應過程中有自消泡功能，可以在施工過程中減少氣泡，這也是小編強烈推薦大家買品牌樹脂的原因，一份錢一分貨，貴自然有貴的道理，實際上在安全上買單是最實在也是最省錢的選擇！
如果是品質不好的玻璃纖維碰上了品質不好的樹脂，就像油和水一樣比較難浸潤，施工的時間長還是小事，因為浸潤度不夠、或者是偶聯劑不匹配導致氣泡增多，膠接的強度就會下降！氣泡又大又多成為次品。
材料選擇建議：優(yōu)先選用含優(yōu)質消泡劑的品牌樹脂，其自消泡功能可顯著減少氣泡缺陷。樹脂與玻纖應呈現"水浸宣紙"式自然滲透效果，每日需同步制作工藝試片進行硬度比對。
核心原則：堅持"優(yōu)質材料+規(guī)范工藝"組合，雖然初期成本較高，但可有效規(guī)避后期質量風險，實現綜合成本最優(yōu)。
（本文來源：“新型玻璃鋼漁船”公眾號，轉載須經同意）
--------------
聯系方式
電話：020-39966201/18026298689（賴先生）
傳真：020-39966209
郵箱：bohao6868@frpgd.com
公司地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號樓1104至1105
